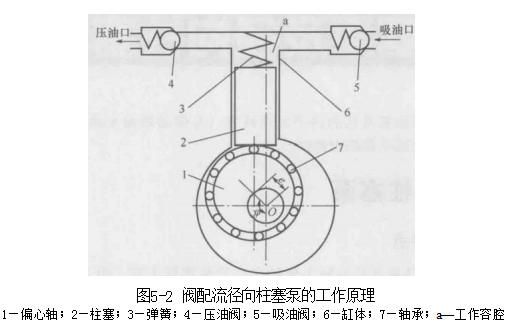

(1)阀配流径向柱塞泵的工作原理及其要点图5-2所示为阀配流径向柱塞泵的工作 原理。由于径向柱塞泵的柱塞组与传动轴相互垂直，所以其工作原理与内燃机的曲柄连杆机构极为相似。缸体6为定子，偏心为e的偏心轴1作为转子，柱塞2为挤子；柱塞2在 弹簧作用下与偏心轮上的轴承7贴紧；柱塞2的上端与缸体6的柱塞孔之间形成大小可变的工作容腔；吸油阀5与压油阀4组成泵的配流机构。
当偏心轴1由原动机带动旋转时，柱塞作上下往复运动。当柱塞2向下运动时，工作容腔逐渐变大，形成真空，缸体6的吸油口与油箱连接，故油箱中的液压油在大气压的作 用下打开吸油阀5进入并充满该容腔，完成吸油过程。这时，压油阀4是关闭的。当柱塞2向上运动时，柱塞将工作容腔中的液压油压缩，并推开压油阀4,使液压油压入到系统中去工作，这就是压油过程。这时，吸油阀5被受压的液压油关闭。偏心轮每转一周，每 个柱塞腔各吸、压油一次。

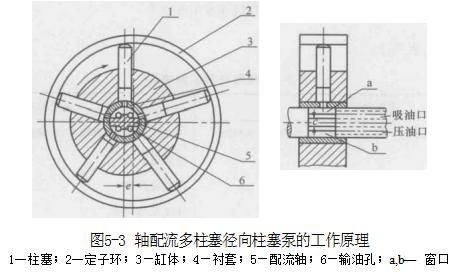

上述工作原理是最基本的，实际径向柱塞泵的结构要复杂得多。例如，柱塞在径向布置有许多个(图5-3)。
